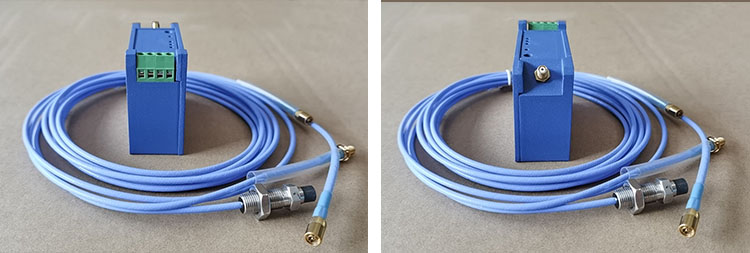

CT-S-DW型电涡流传感器是由前置放大器和电涡流探头组合构成，是一种非接触式的线性化传感系统。电涡流传感器主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点,因此在大型旋转机械在线状态监测与故障诊断中得到广泛应用。
电涡流传感器的应用:
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性。
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障。
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
键相器信号：是为测量轴的旋转速度以及相位角之用。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
技术参数:
探头直径 （ mm ） | Ф8 | Ф11 | Ф16 | Ф18 | Ф25 | Ф32 | Ф40 | |
线性范围 （ mm ） | 2 | 4 | 6 | 8 | 14.5 | 18 | 22 | |
灵敏度 （ v/mm ） | 8 | 4 | 2 | 2 | 1 | 0.8 | 0.6 | |
工作温度范围 | 探头 ( ℃ ) | -40 ~ 150 | ||||||
延长电缆 ( ℃ ) | -40 ~ 150 | |||||||
前置器 ( ℃ ) | -30 ~ 70 | |||||||
线性误差 （ % ） | ＜ 1 | ＜ 1 | ＜ 1 | ＜ 1 | ＜ 1.5 | ＜ 1.5 | ＜ 1.5 | |
频率响应 | 0 ~ 5 KHz | |||||||
电 源 | -24VDC 或 +24VDC 可根据用户需要设计工作电压 | |||||||
输出电流 | 4-20mA 负载＜ 500 Ω | |||||||
传感器电阻 | 2-10 Ω （一般 5.4 Ω） | |||||||
最大输出电压 | 约 -22VDC(-24VDC 电源供电时 ) | |||||||
耗 电 量 | ＜ 20 mA | |||||||
探头电缆长度 | 1 m | |||||||
系统电缆长度 | 探头电缆长度 + 延长电缆 =5m±10% 或 9m±10% | |||||||
安装螺纹 （ M ） | M10×1 | M14×1.5 | M20×1.5 | M22×1.5 | M30×1.5 M22×1.5 | M36×1.5 M22×1.5 | M22×1.5 | |
注：以上参数是在 25 ℃ 时，用 -24VDC 电源供电和 45# 钢厚度 ≥ 5mm 作被测物所得的数据。
